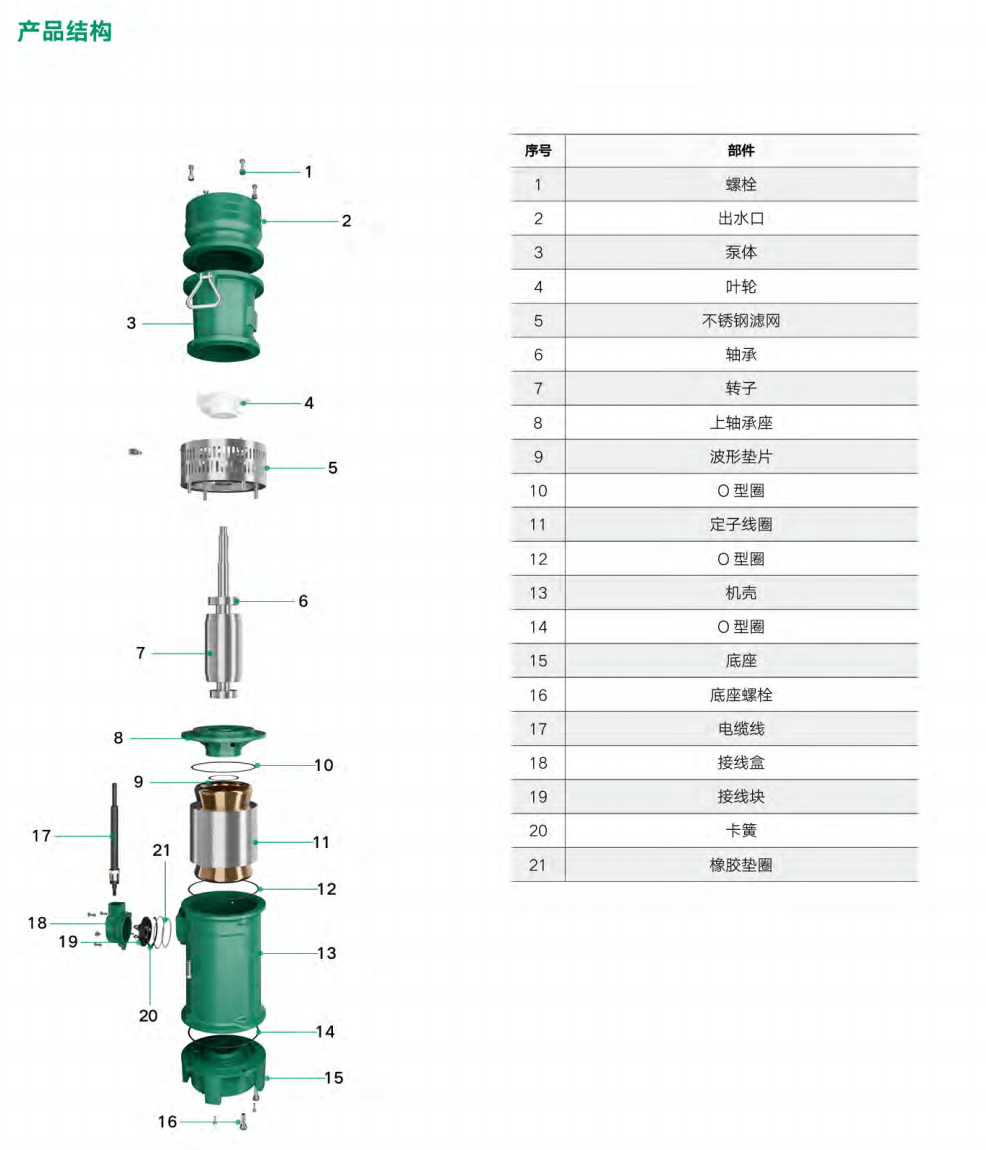

QY 系列充油式潛水電泵 ( 以下簡稱電泵 )，由水泵、密封和電動機三部分組成，水泵位于電泵上部，為離心式、混流式或軸流式結構 ; 電動 機位于電泵下部，為充油式三相異步電動機 ; 水泵與電動機之間采用機械密封作動密封，各固定止口密封處采用“O”形耐油橡膠密封圈作靜密封。
◆ 輸送介質的溫度小于 + 40° C , 介質 PH 值在 6.5-8.5 之間 ;
◆ 水中固體雜質比不超過 0.1% 粒度不大于 0.2mm;
◆ 電泵應在額定揚程附近的適當范圍內使用。工作揚程不能低于額定揚程的 85% , 低于此時容易引起熱保護器工作 , 使電泵停止運行 , 影響正常使用 ;
◆ 電源頻率為 50Hz , 電壓使用范圍在 342-420V 之間 ;
◆ 三相電泵不得缺相使用 , 請加裝過電流和漏電保護器。
| 型號 | 額定流量 | 額定揚程 | 流量 | 電壓 | 電流 | 轉速 | 直徑 | 重量 | 使用范圍 | 尺寸 |
| m3/h | m | kW | V | A | r/min | mm | kg | m | mm | |
| QY15-26-2.2 | 15 | 26 | 2.2 | 380 | 5.4 | 3000 | 51 | 42 | 0-30 | Φ255*570 |
| QY25-17-2.2 | 25 | 17 | 2.2 | 380 | 5.4 | 3000 | 64 | 41 | 0-20 | Φ255*565 |
| QY38-14-2.2 | 38 | 14 | 2.2 | 380 | 54 | 3000 | 76 | 42 | / | / |
| QY65-7-2.2 | 65 | 7 | 2.2 | 380 | 54 | 3000 | 102 | 44 | 0-10 | Φ245*610 |
| QY100-4.5-2.2 | 100 | 4.5 | 2.2 | 380 | 5.4 | 3000 | 152 | 41 | 1.5-4.5 | Φ245*640 |
| QY15-36-3 | 15 | 36 | 3 | 380 | 7.2 | 3000 | 51 | 43 | 0-39 | Φ280*600 |
| QY25-26-3 | 25 | 26 | 3 | 380 | 7.2 | 3000 | 64 | 45 | 0-30 | Φ255*600 |
| QY40-16-3 | 40 | 16 | 3 | 380 | 7.2 | 3000 | 76 | 44 | 0-22 | Φ260*615 |
| QY65-10-3 | 65 | 10 | 3 | 380 | 7.2 | 3000 | 102 | 46 | 0-17 | Φ240*635 |
| QY100-6-3 | 100 | 6 | 3 | 380 | 7.2 | 3000 | 152 | / | 1.5-6 | Φ245*660 |
| QY20-36/2-3 | 20 | 36 | 3 | 380 | 7.2 | 3000 | 65 | / | / | / |
| QY10-5113-3 | 10 | 51 | 3 | 380 | 7.2 | 3000 | 51 | 61 | 45-60 | 245*705 |
| QY160-4-3 | 160 | 4 | 3 | 380 | 7.2 | 3000 | 152 | 51 | 1.5-4 | 245*690 |
| QY30-30-3.7 | 30 | 30 | 3.7 | 380 | 8.7 | 3000 | 64 | 59 | 18-31 | 625*275 |
| QY65-14-4 | 65 | 14 | 4 | 380 | 9.3 | 3000 | 102 | 59 | 8-20 | 270*680 |
| QY40-21-4 | 40 | 21 | 4 | 380 | 9.3 | 3000 | 76 | 55 | 0-26 | 260*655 |
| QY100-9-4 | 100 | 9 | 4 | 380 | 9.3 | 3000 | 152 | 61 | 0-14 | 255*700 |
| QY10-60/2-4 | 10 | 60 | 4 | 380 | 9.3 | 3000 | 51 | 66 | 45-61 | 675*260 |
| QY200-4-4 | 200 | 4 | 4 | 380 | 9.3 | 3000 | 203 | 60 | 2.5-4 | 245*745 |
| QY20-40/2-4 | 20 | 40 | 4 | 380 | 9.3 | 3000 | 64 | 64 | 0-48 | 255*690 |
| QY40-28-5.5 | 40 | 28 | 5.5 | 380 | 12.6 | 3000 | 76 | 79 | 19-34 | 275*690 |
| QY100-13-5.5 | 100 | 13 | 5.5 | 380 | 12.6 | 3000 | 152 | 86 | 0-19 | 265*750 |
| 型號 | 額定流量 | 額定揚程 | 流量 | 電壓 | 電流 | 轉速 | 直徑 | 重量 | 使用范圍 | 尺寸 |
| m3/h | m | kW | V | A | r/min | mm | kg | m | mm | |
| QY10-83/3-5.5 | 10 | 83 | 55 | 380 | 12.6 | 3000 | 51 | 106 | 62-85 | 280*970 |
| QY25-40-5.5 | 25 | 40 | 5.5 | 380 | 12.6 | 3000 | 64 | 77 | 33-43 | 285*690 |
| QY65-18-5.5 | 65 | 18 | 55 | 380 | 12.6 | 3000 | 102 | 84 | 0-19 | 265*735 |
| QY160-8-5.5 | 160 | 8 | 5.5 | 380 | 12.6 | 3000 | 152 | 77 | 1.5-8 | 265*790 |
| QY200-6-5.5 | 200 | 6 | 5.5 | 380 | 12.6 | 3000 | 203 | 85 | 0-6 | 270*785 |
| QY250-5-5.5 | 250 | 5 | 55 | 380 | 12.6 | 3000 | 203 | 79 | 3.5-5 | 275*815 |
| QY350-3.5-5.5 | 350 | 3.5 | 5.5 | 380 | 12.6 | 3000 | 203 | 79 | 2-3.5 | 275*820 |
| QY10-110/4-7.5 | 10 | 110 | 7.5 | 380 | 16.8 | 3000 | 51 | 147 | 84-115 | 270*1060 |
| QY15-95/4-7.5 | 15 | 95 | 7.5 | 380 | 16.8 | 3000 | 64 | 128 | 80-98 | 270*1080 |
| QY18-84/4-7.5 | 18 | 84 | 75 | 380 | 16.8 | 3000 | 64 | 128 | 70-88 | 275*1065 |
| QY25-60/2-7.5 | 25 | 60 | 75 | 380 | 16.8 | 3000 | 64 | 101 | 45-66 | 275*825 |
| QY65-25-7.5 | 65 | 25 | 7.5 | 380 | 16.8 | 3000 | 102 | 95 | 0-26 | 265*790 |
| QY80-20-7.5 | 80 | 20 | 7.5 | 380 | 16.8 | 3000 | 102 | 95 | 0-24 | 270°750 |
| QY40-38-7.5 | 40 | 38 | 7.5 | 380 | 16.8 | 3000 | 76 | 86 | 28-44 | 295*735 |
| QY50-30-7.5 | 50 | 30 | 7.5 | 380 | 16.8 | 3000 | 76 | 90 | 0-32 | 280*760 |
| QY100-17-7.5 | 100 | 17 | 7.5 | 380 | 16.8 | 3000 | 152 | 99 | 0-25 | 270*800 |
| QY160-11-7.5 | 160 | 11 | 7.5 | 380 | 16.8 | 3000 | 152 | 104 | 2.5-11 | 270*885 |
| QY200-9-7.5 | 200 | 9 | 7.5 | 380 | 16.8 | 3000 | 203 | 104 | 3-9 | 270*900 |
| QY250-7-7.5 | 250 | 7 | 75 | 380 | 16.8 | 3000 | 203 | 91 | 3-7 | 270*860 |
| QY350-7-11 | 350 | 7 | 11 | 380 | 24.3 | 3000 | 203 | 102 | 2.5-7 | 280*825 |
| QY450-6-11 | 450 | 6 | 11 | 380 | 24.3 | 3000 | 253 | 116 | 2-6 | 315*1030 |
| QY10-165/6-11 | 10 | 165 | 11 | 380 | 24.3 | 3000 | 51 | 151 | 130-170 | 270*1200 |
| QY15-142/6-11 | 15 | 142 | 11 | 380 | 24.3 | 3000 | 64 | 153 | 130-157 | 270*1200 |
| QY25-90/3-11 | 25 | 90 | 11 | 380 | 24.3 | 3000 | 64 | 122 | 68-95 | 275*925 |
| QY40-56/2-11 | 40 | 56 | 11 | 380 | 24.3 | 3000 | 76 | 107 | 0-65 | 275*835 |
| QY65-42/2-11 | 65 | 42 | 11 | 380 | 24.3 | 3000 | 102 | 111 | 0-54 | 280*885 |
| QY100-25-11 | 100 | 25 | 11 | 380 | 24.3 | 3000 | 102 | 104 | 0-40 | 295*820 |
| QY18-126/6-11 | 18 | 126 | 11 | 380 | 24.3 | 3000 | 64 | 122 | 68-95 | 275*925 |
| QY600-4.5-11/4P | 600 | 4.5 | 11 | 380 | 24.3 | 1500 | 356 | 190 | 2-4.5 | 440*1250 |
| 型號 | 額定流量 | 額定揚程 | 流量 | 電壓 | 電流 | 轉速 | 直徑 | 重量 | 使用范圍 | 尺寸 |
| m3/h | m | kW | V | A | r/min | mm | kg | m | mm | |
| QY25-120/3-15 | 25 | 120 | 15 | 380 | 33 | 3000 | 64 | 194 | 100-132 | 325*1185 |
| QY40-84/3-15 | 40 | 84 | 15 | 380 | 33 | 3000 | 76 | 173 | 67-97 | 325*1030 |
| QY65-60/3-15 | 65 | 60 | 15 | 380 | 33 | 3000 | 102 | 177 | 18-78 | 325*1120 |
| QY100-36-15 | 100 | 36 | 15 | 380 | 33 | 3000 | 102 | 157 | 0-42 | 360*910 |
| QY250-14-15 | 250 | 14 | 15 | 380 | 33 | 3000 | 203 | 161 | 0-29 | 320*1075 |
| QY160-23-15 | 160 | 23 | 15 | 380 | 33 | 3000 | 152 | 162 | 0-39 | 350*990 |
| QY600-6.5-15/4P | 600 | 6.5 | 15 | 380 | 33 | 1500 | 356 | 220 | 1-6.5 | 440*1320 |
| QY80-50-18.5 | 80 | 50 | 18.5 | 380 | 40.4 | 3000 | 102 | 170 | 0-53 | 335*950 |
| QY800-6-18.5/4P | 800 | 6 | 18.5 | 380 | 40.4 | 1500 | 356 | 280 | 1-6 | 440*1285 |
| QY15-200/10-18.5 | 15 | 200 | 18.5 | 380 | 40.4 | 3000 | 51 | 249 | 0-212 | 320*1490 |
| QY25-135/3-18.5 | 25 | 135 | 18.5 | 380 | 40.4 | 3000 | 64 | 203 | 105-142 | 330*1225 |
| QY65-69/3-18.5 | 65 | 69 | 18.5 | 380 | 40.4 | 3000 | 102 | 192 | 0-87 | 325*1125 |
| QY160-28-18.5 | 160 | 28 | 185 | 380 | 404 | 3000 | 152 | 176 | 0-42 | 350*1030 |
| QY250-18-18.5 | 250 | 18 | 18.5 | 380 | 404 | 3000 | 203 | 176 | 0-33 | 320*1115 |
| QY65-84/3-22 | 65 | 84 | 22 | 380 | 481 | 3000 | 102 | 223 | 0-110 | 330*1270 |
| OY200-26-22 | 200 | 26 | 22 | 380 | 48.1 | 3000 | 152 | 188 | 0-38 | 325*1145 |
| QY25-180/4-22 | 25 | 180 | 22 | 380 | 48.1 | 3000 | 64 | 259 | 114-183 | 330*1335 |
| QY40-114/3-22 | 40 | 114 | 22 | 380 | 48.1 | 3000 | 76 | 232 | 70-127 | 330*1295 |
| QY800-7.5-22/4P | 800 | 7.5 | 22 | 380 | 48.1 | 1500 | 356 | 295 | 1-7.5 | 440*1325 |
