產品說明：

BQS系列礦用隔爆型排污排沙潛水電泵是我公司與江蘇大學聯合研制開發的，產品規格齊全，功率范圍從2.2kW~315kW，流量范圍從10m3/h至2500m3/h，揚程范圍從7m至700m，全部產品皆實現了全揚程、無過載。公司鍥而不舍地對產品進行技術創新，解決了排污排沙潛水電泵在產品結構、參數優化、制造工藝、運行效率、密封防漏、材料應用等方面的技術關鍵問題，擁有二十多項專利技術，應用了多項最新研究成果，形成了成熟的電機、電泵制造工藝流程，與國內同類產品相比具有安全可靠、輕便實用、排污排沙性能好、使用壽命長、型譜合理、選型方便等優點。

主要用途：

適用于煤礦井下有甲烷（俗稱瓦斯）和煤塵爆炸危險的場所，輸送含有泥沙、煤泥、煤矸石、煤渣、纖維物等不溶固相物的混合污水。也可適用于建筑樓宇、醫院、住宅小區、市政工程、道路交通及其施工，工廠排污、小型污水處理等場合排送含有固體顆粒、長纖維的廢水、雨水、污水。

使用條件：

1、電源380V或660V或1140V、三相、50HZ。

2、介質溫度一般不超過40℃，PH值5-9，介質重度≤11kN/m3

3、介質中的固體物的直徑大小應符合MT/T 671-2005的規定，特殊要求請訂貨時提醒。

型號的組成及其代表意義：

BQS ①-②/③-④ ⑤ BQS: 礦用隔爆型排污排沙潛水電泵

①: 額定流量，單位為立方米每小時（m3/h）

②: 額定楊程，單位為（m）

③:級數

④; 電動機額定功率，單位為千瓦（KW）

⑤: N為內裝式;B為半內裝式;外裝不注

顯著特點:

1、模型篩選：性能優化，運行平穩無堵塞，排污排沙能力強，泵具有無過載（全揚程）特性，即在任何工況點下使用輸入功率均不超過配套電機功率。適用于煤礦井下各種場合，能一機多用。

2、機封改進：采用獨立串聯機械密封及雙端面機械密封。

3、結構優化：結構設計有得于機封密封性，運行平穩，可靠性高;優化設計，更輕便使用，能耗低。可在無水的情況下，長期空運行。

4、IPx8的電機防護籌等級，潛水電機冷卻效果好，溫升比普通電機低。耐用性進一步提高，F級絕緣促使電機使用壽命更長。

結構說明:

泵整體結構為立式、整機潛水，機電一體，下吸式吸水，能抽干排凈工作面地表淺水層水。產品主要由過流部件和電機兩大部分組成。電泵的結構按液流的排出方式又可分為外裝式、內裝式、半內裝式。

1、泵體、葉輪：在實測試驗基礎上，精心選擇和匹配泵體、葉輪，使無堵塞性好，過流能力強效率高，功率曲線平坦，無過載。葉輪平穩精確，振動小，運轉平穩。 2、電機：專門設計的潛水電機，IPx8防護，F級絕緣允許溫升高，在正常溫升條件下，電機絕緣壽命延長，而潛水冷卻效果好，實際溫升低，電機絕緣壽命更長。

3、電機冷卻：外裝式電泵:電機的發熱通過機殼發熱，介質只要淹沒電機定子機殼一半，泵就能可靠安全運行，淹沒越多，越有利電機冷卻。內裝式電泵：電泵采用夾層強冷結構，即使電機空運轉，電機溫升也可控制在40攝氏度以下，大大提高了整機的壽命，適用于水位淺的場所，產品在無水情況下可以長期空運轉，能夠使用在無人管理的環境下，降低了人力的成本。

4、軸封：電機軸封采用兩個獨立串聯的機械密封，形成二道可靠的密封防線。第一道在泵內介質中，密封面隨介質壓力增加壓得更緊，有效地阻止水進入油室，第二道在油室中，防止油進入電機內，若第一道失效（它工作條件比第二道些），第二道仍可防止油水進入電機。波紋管式的機封配合創新的結構腔，使軸封可靠性進一步大大提高，正常使用情況下，無故障運行時間超過2000h.

5、油室：油室是防止介質從泵軸進入電機的一道屏障，阻止介質進入電機，若第一道機封滲漏時，由油室緩沖介質不能直接進入電機，同時對兩個獨立機封摩擦面潤滑冷卻，使機封工作可靠，除外，它尚能帶走下軸承的發熱和電機一些熱量。

6、軸承:下部的雙列角接觸軸承承載能力強，與上部深溝軸承組成電機水泵軸的可靠支承，對泵工作時產生的徑向、軸向力和其它的力有較大的承載裕度，確保機組平穩運轉和長的壽命。

7、電纜及其密封 電纜采用MT818.5-1999煤礦用阻燃電纜，電纜線芯截面按40攝氏度環境溫度及電機滿載功率下長期可靠運行設計，若工作時，電機在非滿載功率下或在環境40攝氏度以下運行，使用壽命更長。 電纜線膠套與電機壓蓋間有密封壓緊，防止介質從電纜與電機蓋接口間滲入電機內腔。

8、電機外殼：機殼、上端蓋、下端蓋等組成電機外殼，各零件連接配合處有可靠的靜密封，每臺都嚴格的水壓試驗檢查，確保不滲漏萬無一失。

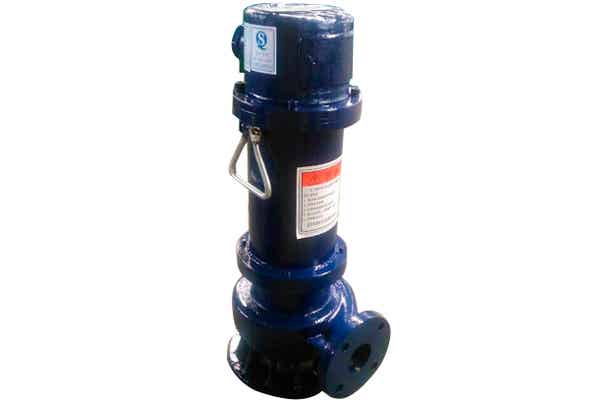

9、專用提手：設有專用提手，以便搬運，請匆在搬運時將電纜作提手使用。BQS(W)系列-外裝式電泵 外裝式電泵設計為下泵式結構，出水口位于整機的下部，水直接從泵體經出水口排出，該式水泵的電機功率一般在22KW以下的單級單吸式小型泵，其顯著特點是結構簡單，輕便實用，過污能力強，適用于水中含介質、煤泥、砂礫較多的使用場所。

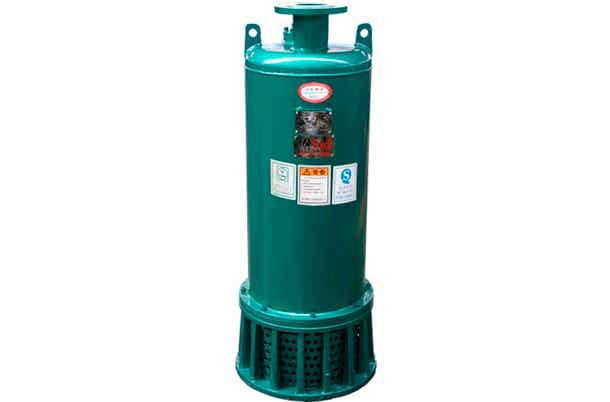

BQS（W)系列-內裝式電泵 內裝式電泵整體結構設計為立式、下泵式，采用內裝電機結構。電機外殼有夾層，正常排水時，泵輸送的水從夾層流過，從頂部流出，實現電機水冷卻;即使斷水，電機外夾層仍有水冷卻電機，保證電機不會過熱而燒壞。無須專人看管，大大降低了人力成本，我公司大部分單級、多級式水泵采用了內裝式結構。

BQS（W)系列-半內裝式電泵 半內裝式水泵兼顧內裝式水泵和外裝式水泵的優點，比較輕便，也保證了電機在斷水后的電機冷卻不出問題。

礦用排污排沙泵：2.2kw、3kw、4kw、5.5kw、7.5kw、11kw、15kw、18.5kw、22kw、30kw、37kw、45kw、55kw、75kw、90kw、110kw、132kw、160kw、185kw、220kw/250kw,280kw,315kw
