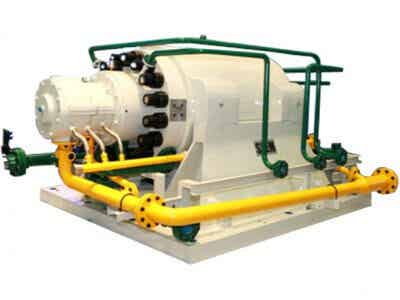

給水泵在總體結構上采用雙殼體筒體抽芯式泵的結構，該種結構的給水泵可靠性高，泄漏點少，安裝維修拆裝方便，簡捷。

結構特點：

1.臥式、雙殼體整體芯包設計，與芯包一體化的大端蓋，便于芯包的整體裝拆，可實現最短的停機檢修時間；

2.剛性轉子，緊湊的結構大大縮短了軸承跨距，轉子靜撓度小，低長徑比（L/D），具有高可靠性；

3.采用平行節流槽的密封環內孔，既保持光滑襯套的水力剛度，又增加了節流阻力，有效防止磨損和咬合；

4.純平衡鼓結構，完全消除了動靜部分軸向接觸的可能性；

5.平衡鼓節流襯套入口處的特殊結構有效降低了渦流對泵的損害，大大提高了流體在間隙中的靜力剛度，同時加工有反向螺旋槽的內孔最大限度地減少了泄漏；

6.四油楔軸承，抗振能力更好；大規格的推力軸承，可承受超載的負荷；

7.采用熱套裝配的葉輪、平衡鼓，消除了軸與兩者之間液體的泄漏；
