浙江省科技廳下達了2021年省級新產品試制計劃（第一批），浙江豐球克瑞泵業有限公司申報的“1200QZ-70（+2°）高壓潛水軸流泵”列入該計劃項目。

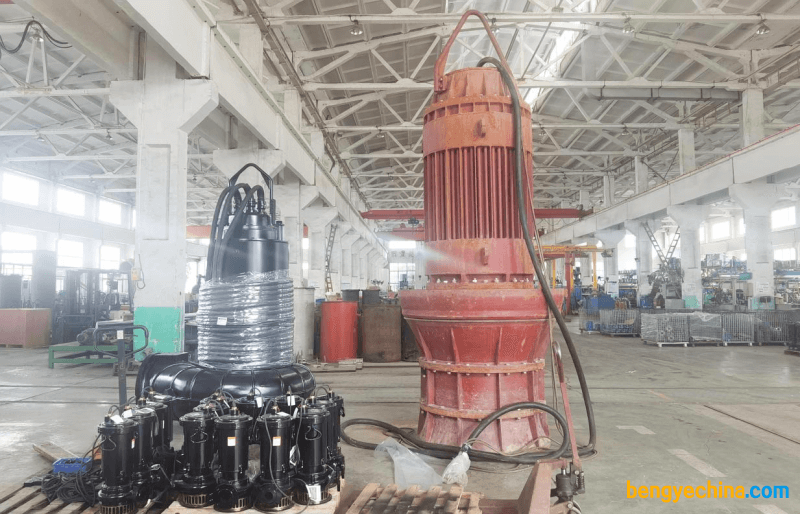

豐球克瑞的高壓泵產品即QZ系列高壓潛水軸流泵，是高壓潛水電機與潛水軸流泵泵段配套成機泵一體同軸傳動的潛水電泵， 可長期潛入水下運行。

該產品具有一系列傳統機組無可比擬的優點：

a) 電泵省去了傳統軸流泵的傳動裝置，并降低泵站地面建筑高度，不要建泵房。

b) 電泵安裝工作采用井筒式，自動對中耦合方式，省去了常規軸流泵機組安裝時的對中心工作。

c) 電泵沒有油、水、氣輔助設備，運行簡便。

d) 維修時可用汽車吊吊出潛水電泵，在地面上進行，無需建檢修閥門和設置檢修排水泵。

e) 安裝一臺電泵只需幾個小時。如果需要備用泵，不必設泵位，節省泵站土建工程量，一旦運行中電泵發生故障， 以備用泵調換即可，幾個小時后可恢復正常工作。

f) 電泵潛水運行，水面以上幾乎沒有運轉噪聲。電泵是水流冷卻，溫升低，值班人員在控制室值班，工作環境舒適。

QZ系列潛水軸流泵可供水利工程、市政工程、 船塢、 電站等給排水之用。 輸送介質為原水或物理化學性質類似于水的其他液體， 被輸送液體最高允許溫度為 50℃。

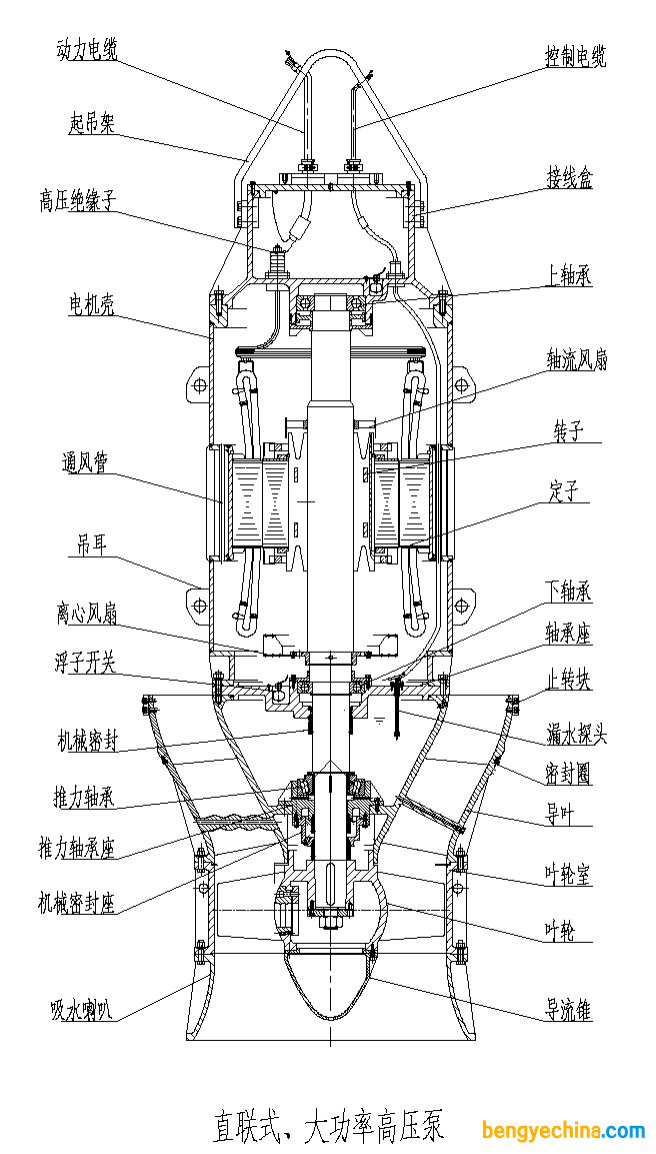

QZ系列高壓潛水軸流泵由潛水電機和軸流泵段組成（見圖）， 一般均采用電機和水泵直聯，潛水電機電壓等級 10KV。電機軸從下端蓋伸出，出軸部位設有機械密封，并配以油封增加密封效果。 為阻止外部水沿著軸伸滲入電機內部，共設有多道機械密封，機械密封可承受 20 米揚程壓力。

泵段有葉輪、葉輪外殼和導葉體組成。導葉體內部有密封油室， 電機側機械密封、 油室機械密封和推力軸承全部封閉在其中，并盛有一定量的潤滑冷卻機械油。

合理的設計和充分的冷卻及潤滑， 為推力軸承的運行提供了良好的工作條件， 經多次和長期的運行試驗表明， 推力軸承溫度不高于 60℃， 這解決了大型化潛水電泵的重點問題，是一項關鍵性技術。

潛水電機的 10KV 級定子繞組， 采用 F 級云母及特種硅橡膠的復合加強型防水絕緣及真空浸漬 F 級絕緣漆（VPI）， 具有良好的防潮、 耐溫性。 設計中考慮即使密封失效， 在48 小時內也不會導致絕緣失效。

電機設置獨立的 IP68 密封接線盒，并設置可靠的電纜密封裝置。 這二項技術措施可有效防止電纜在運行過程中可能發生的磨損， 以及萬一電纜磨損也不致影響電機的安全運行。

電泵頂部裝有導流罩， 可以改善出水水流條件， 減小局部損失， 提高裝置效率。導流罩頂部設有防抬機裝置， 可防止電泵反轉抬機， 并且電纜不與出水水流接觸， 可以保護電纜不受水流沖擊造成磨損。

大型高壓潛水泵應用一系列高效節能新技術，為我國建立節能型社會提供了基礎型設備，對污水處理和防洪排澇工藝會產生重大的影響。
