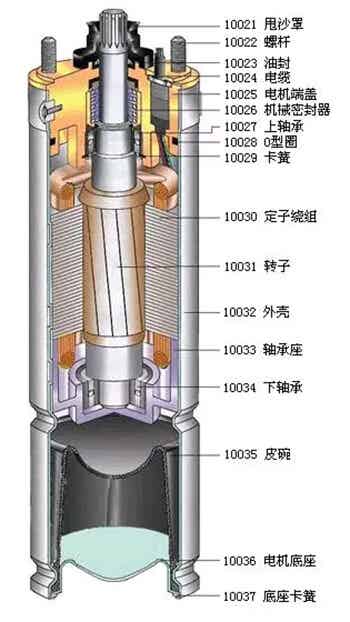

井用潛水泵是由泵體、揚水管、泵座、潛水電機（包括電纜）和起動保護裝置等組成。泵體是潛水泵的工作部件，它由進水段、導流殼、逆止閥、泵軸和葉輪等零部件組成。葉輪在軸上的固定有兩種方式：150QJ30型、200QJ80型、250QJ80型和QJC型的葉輪是用錐形套緊固在泵軸上;其它型號的葉輪則用鍵和軸套固定在泵軸上。導流殼之間用螺栓連接;150QJT15型的整個泵體則用四根扁拉筋緊固。泵體與潛水電機之間采用法蘭面用螺栓連接，兩軸則用聯軸器連接。揚水管間也用螺栓連接。電機為立式運行的充水式井用潛水三相異步電動機，配帶的電纜為防水橡套電纜，起動保護裝置應選用具有過載、欠壓、斷相等保護功能的自藕減壓起動箱。

井用潛水泵工作原理
由潛水電機驅動潛水泵的葉輪旋轉，使葉輪進口處形成真空，將水吸入，水在葉輪葉片的作用下產生離心力，從而獲得速度能和壓力能。具有一定能量的水通過導流殼，進入下一級葉輪，隨著泵級數的增加，壓力不斷遞增，最后通過揚水管及泵座送入地面的管路系統中。
安裝前的檢查與準備
（1）檢查水井是否符合本泵使用條件，即井徑、垂直和井壁質量以及靜水位、動水位、涌水量和水質條件等，若不符合使用條件必須采取相應措施，否則不能將泵下井。
（2）檢查供電設備及供電線路能否保證電泵正常運行。
（3）電源電壓和頻率是否符合使用條件。
（4）熟悉安裝使用說明書，對新鉆的水井必須進行洗井，清除水中泥砂后，方能安裝潛水電泵。
（5）檢查電氣線路，控制和保護裝置是否合理安全可靠。
（6）準備好各種安裝使用工具，豎立三角架和吊鏈(或其它吊裝工具)要安全、可靠、使用方便。
安裝
（1）機泵一體卸下濾水網，然后打開注水和放氣孔螺栓往電機內腔注滿潔凈的清水，一定確保注滿，防止假滿。并檢查電機各部是否漏水。發現漏水根據部位應調正膠墊上緊螺栓。
（2）仔細檢查電纜和接頭有無碰傷或損壞，發現問題及時包扎。
（3）用500伏兆歐表測定繞阻的絕緣電阻不低于150兆歐。
（4）安裝好保護開關和起動設備(公眾號:泵管家)，并檢查電機內水是否灌滿，上緊注水、放氣孔螺栓，然后上好護線板、濾水網準備安裝下井。
（5）在泵的出水口安裝短輸水管一節，并用夾板夾住吊起落入井中，使夾板座落在井臺上。
（6）再用一付夾板夾住另一節輸水管，然后吊起降下與短輸水管法蘭相聯接。升起吊鏈拆下第一付夾板，使泵管下降井中又座落在井臺上，依次反復進行安裝，下井，直到全部裝完，最后一節夾板不卸將泵固定在井口上。
（7）最后放上井蓋，彎管，閘閥出水管等。
（8）每次連接法蘭時要加膠墊，對正后緊固螺釘要對角錢方向同時上緊，防止歪斜漏水。
（9）電纜線要固定在輸水管法蘭上凹槽內，每節都用綁繩固定好，下井過程要小心，電纜不能當?shù)趵K使用，更不要碰傷電纜。
（10）下泵過程有卡住現象，要想法克服卡點，不能強行下泵，以免卡死。
（11）大口井等安裝泵時嚴禁人員下井。
（12）保護開關和起動設備應配有電壓、電流表、指示燈，并安裝在配電盤上，放在適當?shù)奈恢谩?
